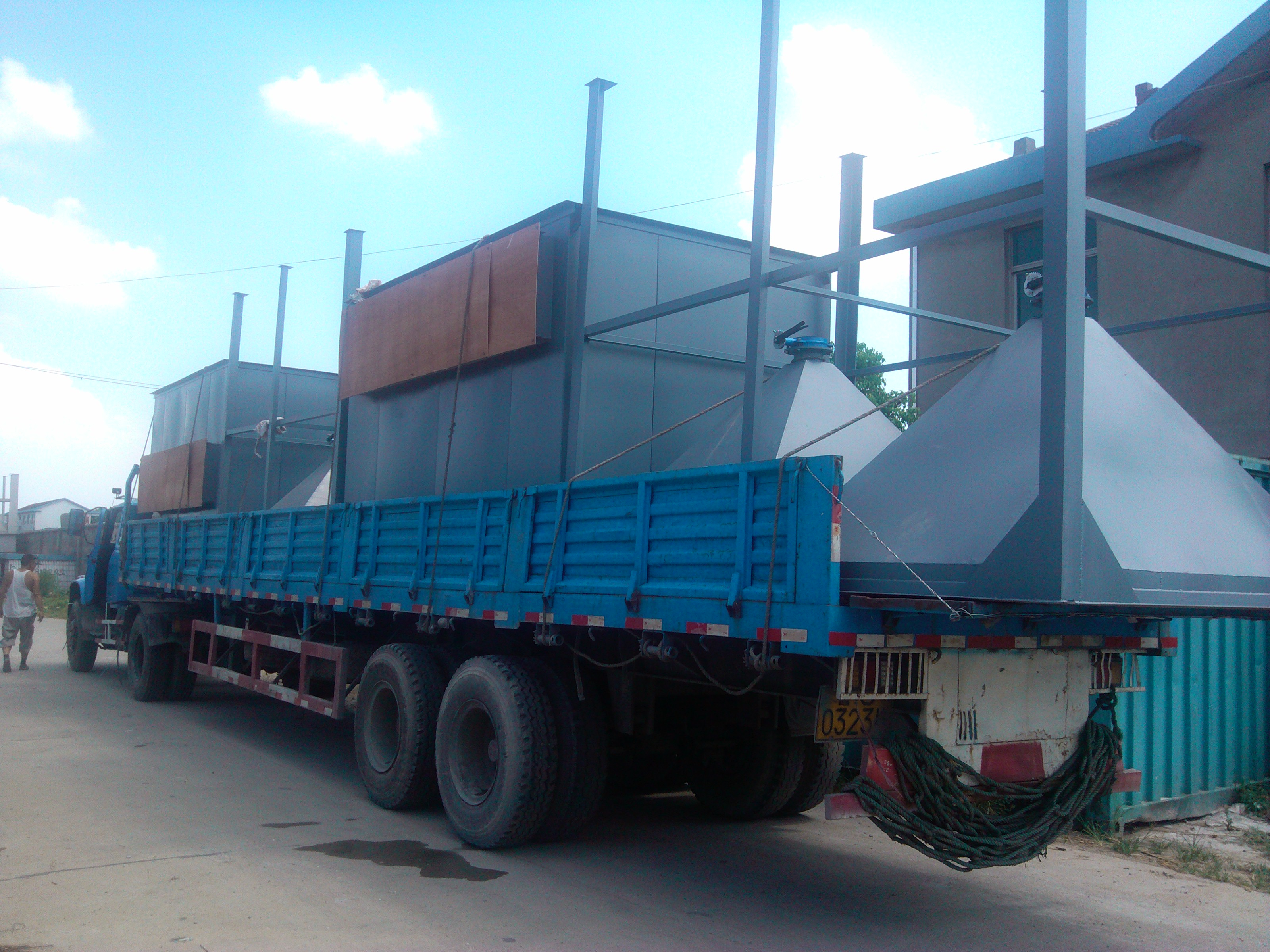

XTD0.5-220T/H系列陶瓷多管除尘器系我公司生产的新一代大气污染治理设备,综合众多陶瓷多管除尘器优点的基础上研制改进而成。
一、主要特点
1、因陶瓷材料的特殊性.更具耐磨、使用寿命更长。
2、适应性更强.适用于各种燃煤锅炉的粉尘治理。
3、管理方便,维修简单。
二、工作机理
含尘气体由总进气管进入气体分布室,随后进入陶瓷旋风体和导流片之间的环形空隙。导流片使气体由直线运动变为圆周运动,旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下,朝锥体流动,含尘气体在旋转过程中产生离心力,将密度大于气体的尘粒甩向筒壁。尘粒在与筒壁接触,便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时,因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气),经过陶瓷旋风体排气管进入排气室,由总排气口排出,总排气管可以根据需要放置在侧向或顶部。
三、技术性能
1、除尘效率:>96%
2、排放浓度:<200mg/m3
3、林格曼黑度:<1级
4、阻力:<900Pa
规格 代号 | 1T | 2T | 4T | 6T | 8T | 10T | 12T | 15T | 20T | 25T | 30T | 35T | 40T | 45T | 55T | 60T | 65T | 70T | 75T | 80T | 85T | 90T | 100T |
箱体长度 | 420 | 820 | 1220 | 1220 | 1620 | 1620 | 1620 | 2020 | 2020 | 2030 | 2300 | 2440 | 2750 | 2420 | 2750 | 2020 | 2750 | 2820 | 2820 | 2840 | 2840 | 2840 | 2800 |
箱体宽度 | 820 | 820 | 1220 | 1620 | 1620 | 2020 | 2440 | 2420 | 3220 | 4030 | 3840 | 4800 | 4660 | 6020 | 6260 | 10398 | 7240 | 8190 | 9790 | 9280 | 10080 | 10480 | 11440 |
高 | 2900 | 3100 | 3100 | 3400 | 3600 | 3800 | 3800 | 4100 | 4700 | 4700 | 4750 | 4750 | 4800 | 5350 | 4800 | 5500 | 4950 | 5500 | 5500 | 5200 | 5200 | 5200 | 5200 |
处理烟气量(m³/h) | 3200 | 6400 | 12800 | 19200 | 25600 | 32000 | 38400 | 48000 | 64000 | 80000 | 96000 | 112000 | 128000 | 144000 | 176000 | 192000 | 208000 | 224000 | 240000 | 256000 | 272000 | 288000 | 320000 |
