YCT型一体化脱硫除尘设备
工业锅炉排放的烟尘和二氧化硫是大气污染的******的污染源之一,《中华人民共和国大气污染防治法》和GB13271
-2014《锅炉大气污染物排放标准》均对此提出了严格的要求,为净化大气环境,满足市场的迫切需要。有国家环保总
局主要技术依托单位,张家口市热能工程技术研究所依据国家环境保护科技发展“九五”计划,开发了新一代符合国
情的一体化除尘脱硫装置,技术性能领先,给水,排灰,吸收液PH值调整自动控制,运行管理简便,占地面积小,无
二次污染,满足排放标准要求,是理想的更新换代产品。
1999年4月通过中国环保产业协会专业委员会评审,“综合技术经济指标居国内领先水平,排放浓度满足GB13271
-2014《锅炉大气污染物排放标准》的一类地区和‘两控区’的要求”。本产品适用于1~40t/h燃煤、燃油锅炉和工
业炉窑的烟气消烟除尘、脱除二氧化硫。
一、工作原理
由锅炉排出的含尘与二氧化硫烟气经烟道进入脱硫除尘器进气管,被强烈旋转雾化的吸收液引射,混合烟气,并
高速冲击碱性吸收液面,形成水花,、水雾,使烟气与吸收液充分接触、洗涤,然后通过设置的通道再次与吸收液混
合反应,烟气中的二氧化硫在传质过程中被脱除,中和于吸收液内,烟尘被捕集沉降到箱体底部集灰斗内,定时自动
排放至出渣机内或指定场所,净化后的烟气经高效低阻两级脱水装置脱水后排出。
二、主要技术指标
性能 规格型号 | YCT-1 | YCT-2 | YCT-4 | YCT-6 | YCT-10 | YCT-15 | YCT-20 | YCT-35 | YCT-40 |
处理烟气量(m³/h) | 3000 | 6000 | 12000 | 18000 | 30000 | 45000 | 60000 | 105000 | 120000 |
除尘效率(%) | >95 | ||||||||
脱硫效率(%) | 60~80 | ||||||||
阻力(pa) | <1200 |
三、安装
1.按照基础图制作基础,保证设备水平安装。
2.安装时要保证各联接部位密封,气、水系统均不得有漏风、渗水现象。
3.除尘器本体严禁敲击、重摔或强烈磕碰,严禁在箱体上焊、割施工,以防内壁的耐磨防腐层受损。
4.电控系统应有良好的绝缘与设置,符合相关安装标准要求。
5.耐磨型管道泵、电磁阀、浓浆泵均应试运转,检查液位控制器、定时器动作灵敏、可靠。
6.管道泵应与引风机联动(同时接通电源启动)。
四、运行操作与注意事项
1.使用前先打开补水系统阀门充水,并启动循环管道泵,将调配好的脱硫剂浆液,从加药箱注入箱体,调配好的吸收液PH值应在10以上,箱体内充水至视孔中心(正常水位),此时,即可进入工作状态。
2.可选用下列物质调配吸收液:
①NaOH ② Ca(OH)2或生石灰(粒度<200目) ③其他碱性废液
3.认真阅读电控箱说明书,操作人员应能按要求熟练设定、调整工作状态,进行管理和必要的维护。
4.在运行过程中,经常观察箱体水位,调整液位控制器,检查电磁阀、管道泵工作是否正常。必要时,可手动加水、排水。
5.根据工作状况,定时检测箱体内吸收液PH值变化,保证吸收液PH值大于8。也可配置PH值自动监测、自动加药,实现全自动控制。
6.循环管道泵调整压力为0.1MPa左右,必须观测烟囱排放既无灰色又无“白烟”为合格。
7.由于燃煤的灰份、含硫量不同,单位时间灰渣排出量也不同,浓浆泵的排灰量循环调整由定时器控制,排灰工作时间与休止时间的确定,以排灰浆不出液体为原则,一般设定为工作5~10秒,休止0.5~1小时。
8.冬季室外运行,应有防冻措施;停运时,箱体内应冲洗干净,并且必须将水放净。
9.每年应检查、维修一次,确保箱体内零部件及耐温防腐层完好。

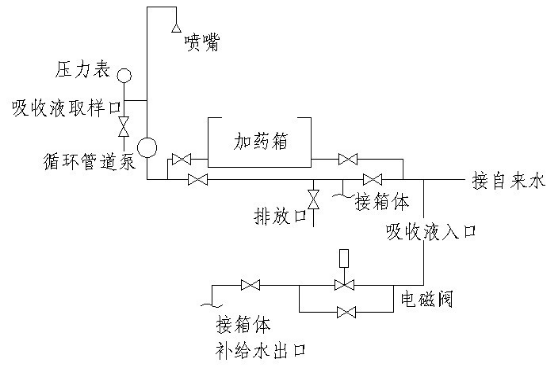

五、加药、补水系统说明
1.加水:设备运行前加水可打开自来水阀门,由接箱体的吸收液入口加入,通过视孔观察,加至正常水位(视孔中心)为止。
2.加药:吸收剂的加入应在吸收剂循环过程中进行,将吸收剂在加药箱调制完成后,关进口阀门,开出口阀门,药液即由循环泵加入箱体。定期由取样口取吸收液检测PH值,低于8时必须及时加药。自动加药经一次设定,定期检查即可。
3.补水:运行过程中的正常补水由液体控制器与电磁阀自动完成,应注意观察液位指示灯与警报。
4.停机放水:打开排放阀放水至上部排完,再启动浓浆泵将灰浆排净。

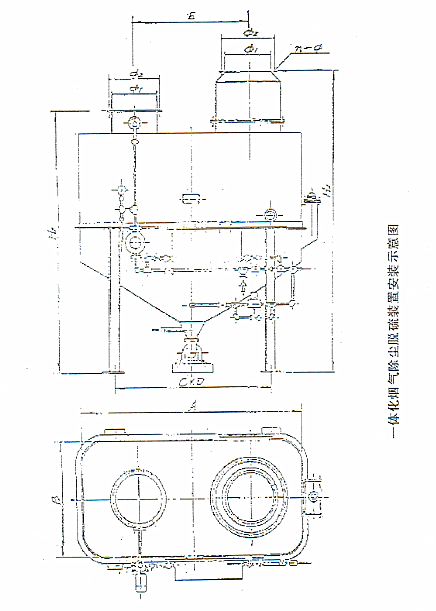

六、外型及安装尺寸
型号 尺寸 | A | B | C | D | E | H1 | H2 | Ф1 | Ф2 | n-Ф |
YCT-1 | 1400 | 700 | 980 | 790 | 700 | 2280 | 2810 | 300 | 348 | 8-Ф10 |
YCT-2 | 1800 | 900 | 1260 | 1000 | 900 | 2680 | 3478 | 426 | 468 | 12-Ф10 |
YCT-4 | 2200 | 1100 | 1480 | 1210 | 1200 | 3080 | 4240 | 606 | 648 | 16-Ф10 |
YCT-6 | 2600 | 1300 | 1820 | 1420 | 1300 | 3540 | 4970 | 736 | 778 | 24-Ф10 |
YCT-10 | 3600 | 1800 | 2640 | 1940 | 1800 | 4340 | 6220 | 946 | 990 | 24-Ф10 |
YCT-15 | 4200 | 2100 | 3000 | 2250 | 2100 | 4840 | 7220 | 1158 | 1200 | 36-Ф12 |
YCT-20 | 4800 | 2400 | 3600 | 2560 | 2400 | 5240 | 8030 | 1328 | 1380 | 36-Ф12 |
YCT-35 | 6400 | 3200 | 4040 | 3200 | 3200 | 5120 | 8150 | 1680 | 1740 | 48-Ф12 |
YCT-40 | 7000 | 3500 | 4400 | 3700 | 3500 | 5860 | 9260 | 1800 | 1860 | 48-Ф12 |
