手烧炉脱硫除尘器

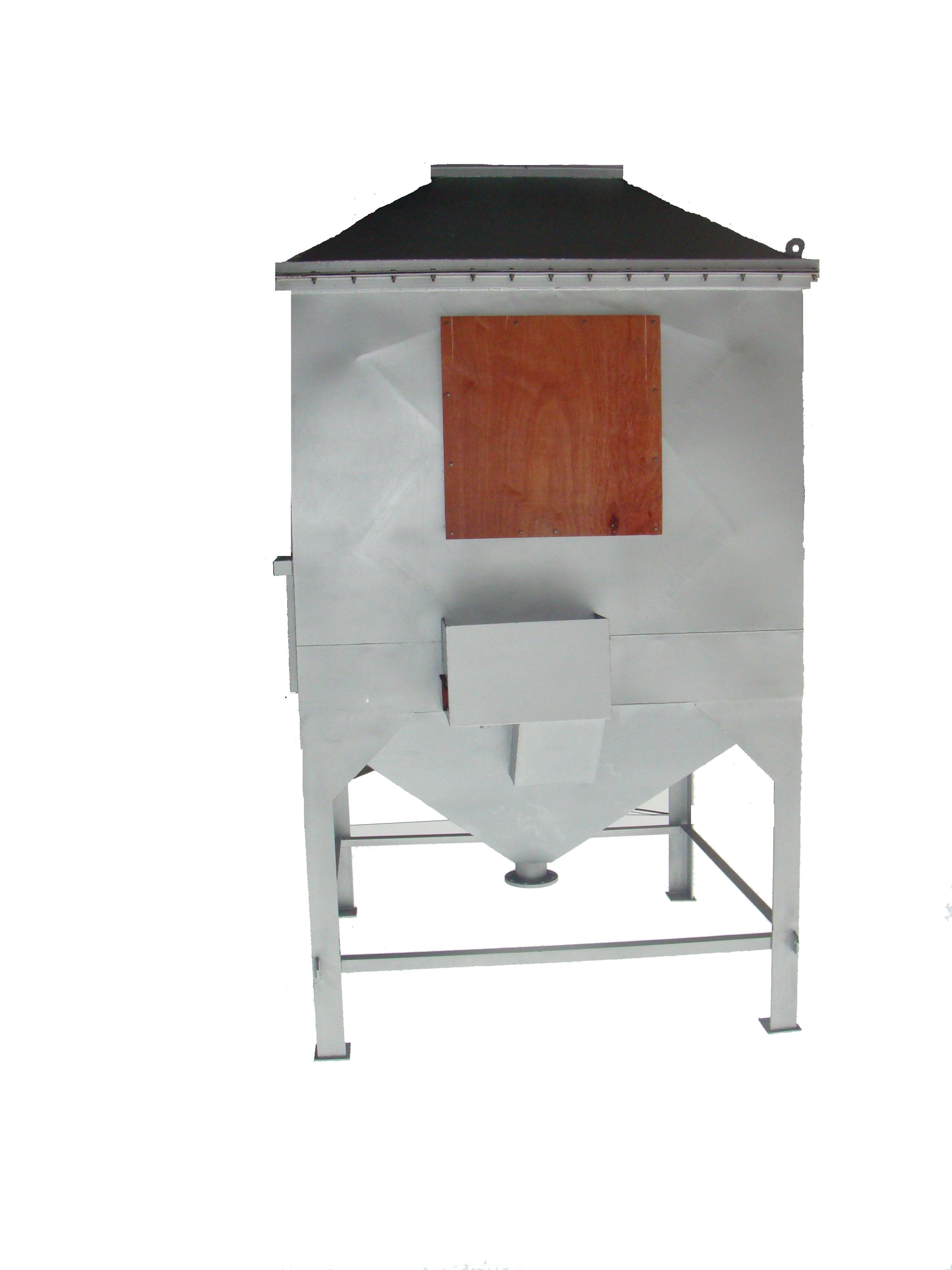

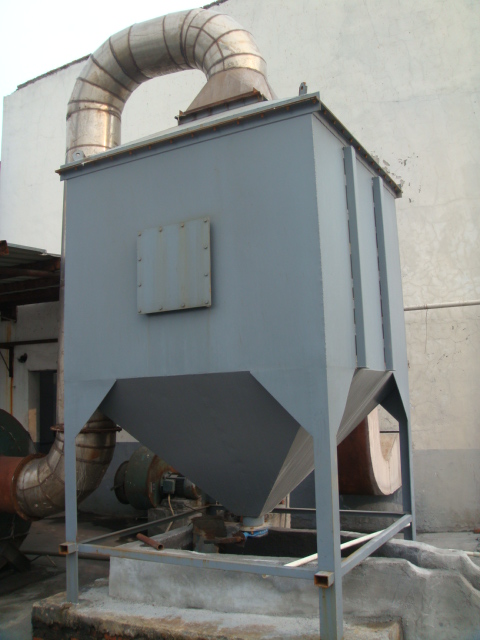

出口越南10T/h手烧炉配套不锈钢             4T/h手烧炉使用现场

       水式脱硫除尘器

一、JRC型水式脱硫除尘器的用途

   该产品广泛用于燃煤工业锅炉的消烟、除尘，脱硫。对高湿、高温、高浓度以及含有粘结性粉尘的气体和工业

窑炉烟尘，有较高的净化效率。

二、JRC型水式脱硫除尘器的结构特点

   1.该产品主要由进出风口，箱体、排污口，水箱支架等部分构成。

   2.具有设计新颖，结构合理，占地面积小，消烟除尘效率高，脱硫效果显著，运转费用少，操作方便，使用寿

    命长等特点。

三、JRC型水式脱硫除尘器的工作原理

        该产品采用水式工作原理和旋涡式结构配套，先将除尘器贮存一定量的水并加入脱硫剂，风机启动后，含尘气流

由进口进入除尘器，直接冲击液面，粗尘粒靠惯性与液体碰撞而被捕获，接着气流以细流方式穿过水层，激发出大量

的液滴受到二次净化，粗尘粒被液体捕获。细尘粒随气流过入两叶片之间的"S"型净化室，由于高速气流冲击水面激

起的液滴及离心作用，使细尘粒捕集下来，与此同时，烟气中的SO2气体，被脱硫液吸收而得到有效的去除。净化后

的含湿气体，由挡水板除掉液滴后，经汇风室在风机的作用下排入大气。

  净化后的泥浆则由漏斗的排浆蝶阀定期排出 (每6-8小时排放一次，根据情况而定) 。新水由供水管路补充，除

尘器内水位应保持与溢流管相平，溢流管高度调至风机不带水，炉膛不正压为宜，同时，在补水箱内加入脱硫剂，以

保证较好的脱硫效率。排出的灰水可由沉淀池中和后排放或循环使用。

四、JRC型水式脱硫除尘器的技术性能参数

      设备阻力mmH2O               ≤100

  林格曼黑度(level)            ≤1

  烟尘排放浓度 (mg/Nm3)         ≤200

  二氧化硫去除率 (%)            ≥80

  氮氧化物净化率 (%)            ≥75

  除尘效率 (%)               ≥95

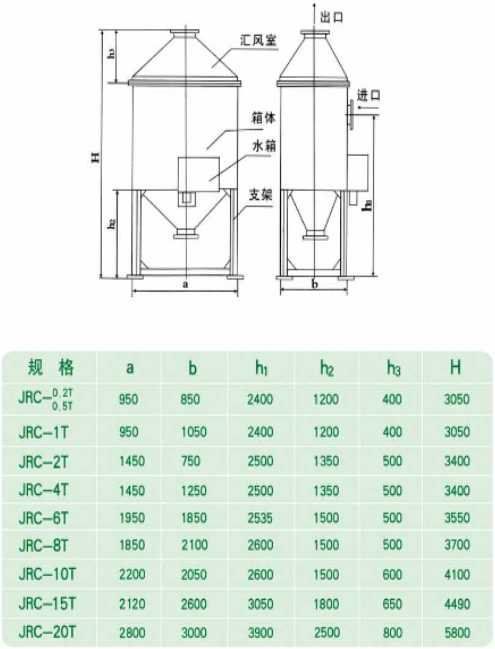

五、JRC型水式脱硫除尘器的结构尺寸安装图



六、操作规程

     本产品安装方便，操作简单，在使用过程中操作工必须按规程操作，不得任意改变程序和减少供水排渣次数，并

要定期加脱硫剂Ca（OH）2，其具体步骤如下：

1.供水：正常情况下，净化器供水由自控装置执行，在特殊情况下，则须打开旁路水阀保证水位的正常，以免影响净

  化器的效率。

2.排浆：净化器须定时排浆，每班不得低于两次，以免积灰过多，造成堵塞影响运行。

①打开排浆蝶阀，将泥浆放走，若泥浆淤积可用硬棒捣松。

②排浆周期柯根据灰尘浓度等条件适当调整，一般以泥浆斗内积灰高度不淹没漩涡室通道为宜。

③排浆时关闭浆阀，同时打开供水管路上截止阀，向除尘器内充水，且适当加入脱硫剂Ca（OH）2，直到水位到达

 标限为止。

七、注意事项

1.严禁脱水运行或低水位运转。

2.灰水要定期排放，不可长时间不排，以免堵塞。

八、产品特点

      该产品内部采用高温耐酸水泥防腐，使用寿命长。该设备环保节能，操作方便，占地面积小，不需现场施工，不需

用电，水浪费很少，脱硫效率在80%以上的必须定时足量向水池内加入碱液，使循环水中的PH值保持在9以上，可以根

据用户需要达到环保验收要求。该设备，运输安装方便，已在国内许多锅炉厂配套销售，另已出口东南亚许多国家，得到用户

的好评。
