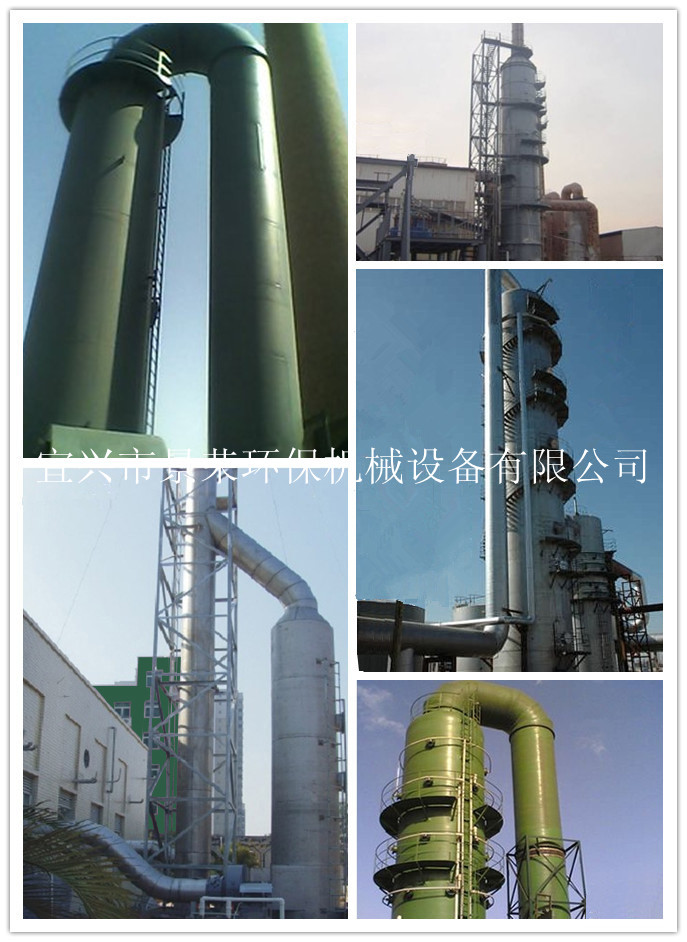

脱硫装置直接加装于XD、XTD、XZ型多管式旋风除尘器之后，完成锅炉、炉窑延期的除尘、脱硫整体功能，可全面满足GB13271-2014《锅炉大气污染物排放标准》所规定的锅炉烟尘和SO2的排放的一类地区要求。
组合式烟脱硫装置采用独特设计，负压或正压状态运行均可；具有耐温防腐措施，设计为下排烟方式，结构更紧凑，占地面积小，安装简便，不需高架，脱硫效率高，阻力极低，可充分利用锅炉灰水、渣水、排污水，闭式循环，无二次污染。
一、工作原理
经过XD、XTD、XZ型多管式旋风除尘器净化过后的烟气，经上部弯管进入脱硫装置，被旋转雾化的吸收液引射，接触混合，烟气中的SO2与微细粉尘在传质过程中被吸收液脱除，排入循环池，再次净化后的气体脱水后，从下部排出。
二、主要技术性能指标
参数 规格 | TS/B-01 TS/B-02 | TS/B-04 TS/B-06 | TS/B-10 TS/B-15 | TS/B-20 TS/B-35 | TS/B-40 TS/B-50 | TS/B-65 TS/B-75 | TS/B-100 TS/B-120 |
处理烟气量m³/h | 3000 6000 | 12000 18000 | 30000 450000 | 60000 105000 | 120000 150000 | 195000 225000 | 300000 360000 |
除尘效率% | >98 | ||||||
脱硫效率% | >80 | ||||||
系统阻力Pa | <1200 | ||||||
液气比 1/m³ | 0.3~0.5 | ||||||
三、安装
1．按照基础图制作基础，循环水池和沉淀灰池应保证不渗透。
2．安装时要保证各联接部位的密封性，气、水系统均不得有漏风、渗水现象。
3．脱硫装置各部件切勿敲击或重摔、磕碰，以防内壁的耐温防腐层受损；设备出厂后严禁在上述部位焊、割施工加热。
4．安装完毕后，应分别进行冷态气、水系统的试运行。
5. 根据运行现场条件，可以变换脱硫装置相对于除尘器的位置，基础亦因随之变更。
四、使用与维护
1．本装置可在引风机前（负压状态）或引风机后（正压状态）运行。运行时，必须保证锅炉引风机与循环泵联动，即同时启闭。
2．必须保持循环池内的液面在所标定的正常范围。应定期监测循环水氢离子浓度指数（PH）值，运行过程中PH值不得低于8-10，低于此值，应及时引入新的锅炉废水或碱性介质调配。
3．在正常运行过程中，供液量调整依靠循环水系统的压力表调整阀门A的开度，以烟囱出烟既非灰色又无“白烟”为准。一经确定，保持开度不变。
4．前置除尘设备应满足排放标准要求；循环水池积灰不宜超过200mm，若超过此限应及时清理，可通过阀门B排水后进行。
5．定期检查、清理循环水泵进口，防止堵塞。
6．冬季应有防冻措施。

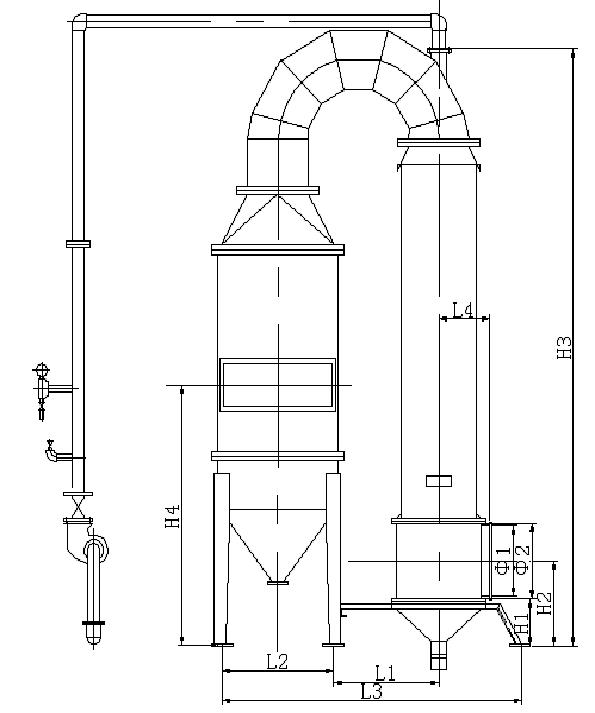

规格 尺寸 | L1 | L2 | L3 | L4 | Ф1 | Ф2 | H1 | H2 | H3 | H4 |
TS/B-1 | 950 | 886 | 1083 | 410 | 306 | 348 | 330 | 548 | 2895 | 1670 |
TS/B-2 | 1200 | 1156 | 1350 | 500 | 426 | 468 | 423 | 704 | 3675 | 1620 |
TS/B-4 | 1280 | 1118 | 1628 | 615 | 606 | 648 | 542 | 910 | 5035 | 2535 |
TS/B-6 | 1730 | 1714 | 1920 | 700 | 736 | 778 | 614 | 1047 | 5770 | 2930 |
TS/B-10 | 2050 | 2176 | 2140 | 850 | 946 | 990 | 769 | 1295 | 6995 | 3290 |
TS/B-15 | 2540 | 2540 | 2809 | 1015 | 1158 | 1200 | 889 | 1532 | 8894 | 3520 |
TS/B-20 | 2550 | 1920 | 3255 | 1136 | 1328 | 1380 | 1024 | 1751 | 10138 | 4300 |
TS/B-35 | 2860 | 1920 | 3550 | 1450 | 1700 | 1770 | 1024 | 2024 | 10298 | 4300 |
TS/B-40 | 2860 | 1920 | 3550 | 1450 | 1700 | 1770 | 1024 | 2024 | 10298 | 4300 |
TS/B-50 | 3260 | 2720 | 4150 | 1650 | 2100 | 2170 | 1024 | 2274 | 10410 | 4300 |
TS/B-65 | 3420 | 2720 | 4500 | 1850 | 2300 | 2370 | 1024 | 2274 | 10968 | 4300 |
TS/B-75 | 3480 | 2720 | 4690 | 2000 | 2500 | 2570 | 1024 | 2274 | 11086 | 4300 |
TS/B-100 | 4000 | 2720 | 5440 | 2200 | 2900 | 2970 | 1024 | 2274 | 11486 | 4300 |
TS/B-120 | 4110 | 2720 | 5720 | 2500 | 3200 | 3270 | 1024 | 2274 | 11786 | 4300 |
五、安装尺寸
