省煤器

一、省煤器

    省煤器就是锅炉尾部烟道中讲锅炉给水加热成汽包压力下的饱和水的受热面，由于它吸收的是比较低温的烟气，

降低了烟气的排烟温度，节省了能源，提高了效率，所以称之为省煤器。钢管式省煤器不受压力限制，可以用作为

沸腾式，一般由外径为32~51毫米的碳素钢管制成。有时在管外加鳍片和肋片，以改善传热效果。钢管式省煤器由

水平布置的并联弯头管子（习称蛇形管）组成。

二、省煤器的优点

   1.耐腐蚀。在低压锅炉中，省煤器进水温度较低，出水温度不高，水质对金属的腐蚀性很强，采用铸铁省煤器

     可增加水质的抗腐蚀性。

   2.重量轻。铸铁省煤器是翼环式，比光管省煤器体积约小五倍，重量减轻四倍。

   3.费用低。由于铸铁耐腐蚀，省煤器不易腐蚀，减少了换管次数，因此，维修间隔时间长，降低了疆场检修费用。

   4.热效率高。铸铁省煤器表面铸有许多翼片，有利于传热，省煤器为横置式平行排列，减少了烟气阻力，给水自

     量下排进入，由最上排引出，而烟气是由上向下流动，故整个省煤器是属流逆式，传热效率高。

   5.使用方便。我厂组装产品结构紧凑，效率高，安装便利。

三、省煤器的主要铸件

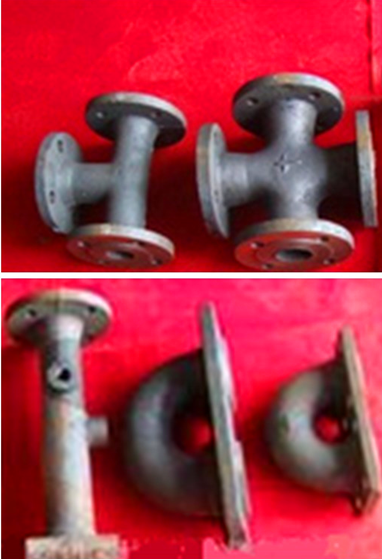

       省煤器内部结构图                      三通、四通、异径摇管、180°弯头

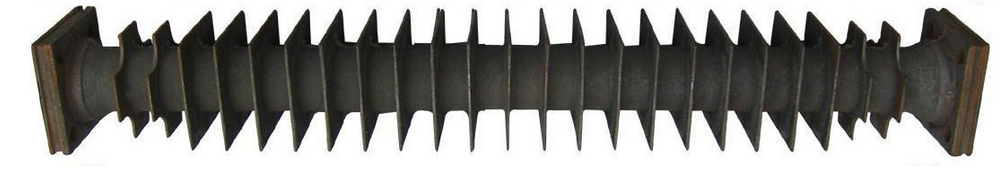

                                省煤器管

四、安装说明

      1.在装省煤器时，应设有旁通烟道，以便锅炉在运行中，可以使用烟气由旁道烟道进入烟囱。

   2.在无旁通烟道的情况下，省煤器出口应与水箱相连，以便在锅炉升火时，省煤器中的水，经加热后由出口又流入

     水箱，防止给水汽化。

   3.为了运行方便与安全起见，省煤器还应装设温度表两只，一只装于省煤器进口，一只装于省煤器出口，进口处装

     设压力表一只，出口处装设一只安全阀一只，出口最高处装设空气阀一只，以排出省煤器内积存空气与蒸气，避

     免产生汽水冲击。

   4.为了检修时放净省煤器中存水，尚应在省煤器进口最低处装设排污装置。另外，当省煤器损坏时，为了不影响锅

     炉供水，还应装设一条直通给水管路，使给水能直接入炉。

   5.组装省煤器在装运中由于受压，难免会使省煤器上槽钢的上部位出现缝隙。请用户在安装时用石棉绳重新嵌紧，

     以防漏烟。

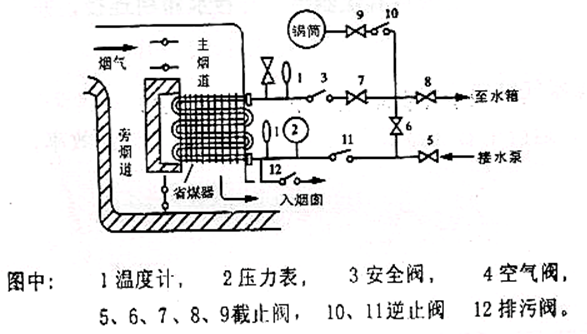

   6.省煤器管路连接于烟道装置示意简图：
